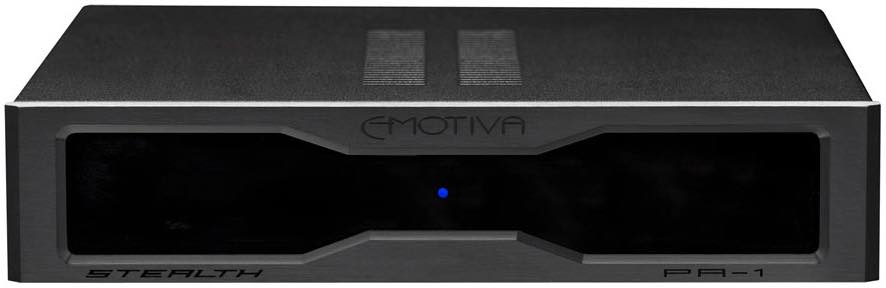

Emotiva PA-1

Описание Emotiva PA-1

Моноблочный усилитель класса D симметричной конструкции.

Топология цепи

Моноблочная модель Emotiva Stealth PA-1 Class-D представляет собой полностью симметричный усилитель мощности класса D с усилительным модулем ICEpower ASC300. Модуль ICEpower ASC300 автономен, и включает усилитель мощности класса D аудиофильского уровня и импульсный источник питания.
Stealth PA-1 сочетает в себе массу достоинств, включая компактность, высокую эффективность, минимальные требования к охлаждению и сверхнадежную защиту.

Основные характеристики

Каналы: 1
Выходная мощность:
140 Вт RMS / 8 Ом на 1 кГц при 1% КНИ;
135 Вт RMS / 8 Ом при 0,1% КНИ.
300 Вт RMS / 4 Ом на 1 кГц при 1% КНИ;
270 Вт RMS / 4 Ом при 0,1% КНИ.
450 Вт RMS / 2,7 Ом на 1 кГц при 1% КНИ
Входной импеданс: 47 кОм (симметричн.)
Усиление по напряжению: 28 дБ
Диапазон частот полной мощности усилителя: 20 Гц – 20 кГц
КНИ+Ш: 0,005% на 1 кГц при 1 Вт на 4 Ом.
Отношение сигнал/шум:
при мощности 1 Вт (измерено по шкале А): 91 дБ
при полной мощности (измерено по шкале А): 112 дБ
Диапазон воспроизводимых частот: 20 Гц – 20 кГц ±1 дБ (мин.; при нагрузке 4 Ом).
Коэффициент демпфирования: > 500
Номинальная нагрузка: от 2,5 до 8 Ом

Выходы и выходы

Входы: симметричные (XLR, а также джек 6,3 мм симметричн. и несимметричн.).
Акустические выходы: винтовые клеммы аудиофильского уровня с возможностью подключения кабеля 5 различными способами.
Триггер: возможность настройки Stealth PA-1 на автоматическое включение при обнаружении сигнала на входе.

Требования к электропитанию

Напряжение от 100 до 264 В перем. тока на 50/60 Гц (распознается автоматически)
Потребляемая мощность в режиме ожидания: ок. 0,275 Вт
Общая эффективность потребления энергии: ок. 80%

Средства управления и индикаторы лицевой панели

Индикатор питания: при включении аппарата светится синим.

Средства управления на задней панели

Выключатель питания: клавишный (включение/выключение питания от электросети)
Переключатель Auto/On:
В положении On: для включения/выключения аппарата используется выключатель питания.
В положении Auto: аппарат включается автоматически при обнаружении сигнала на входе.

Система защиты

Stealth PA-1 имеет защиту от высокой температуры, короткого замыкания, чрезмерных уровней наводки на выходе и нарушений на входе сигнала. Схема защиты никак не влияет на работу аппарата в нормальных условиях. При обнаружении проблемы система немедленно отключает звук на выходе, продолжая отслеживать ситуацию. Сразу после устранения неисправности PA-1 автоматически перезагружается и возвращается к нормальной работе.
