Emotiva XSP-1 Gen2

Описание Emotiva XSP-1 Gen2

Балансный предусилитель стерео, с фонокорректорм ММ/МС.

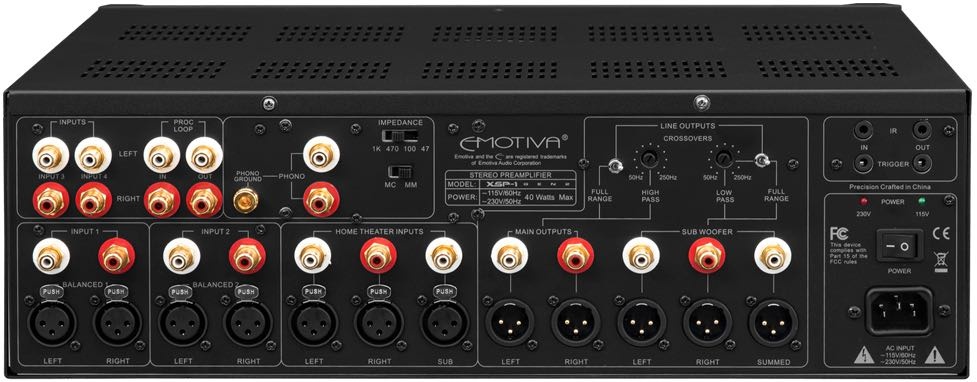

Линейный вход: 2 пары — симметричные; 4 пары — несимметричные

Вход домашнего кинотеатра (линейный, левый, правый, сабвуфер): 1 набор — симметричные; 1 набор — несимметричные

Циклический вход процессора (линейный): 1 пара — несимметричный

Входное сопротивление (линейный вход): 50 кОм

Вход звукоснимателя (ММ или МС): 1 пара — несимметричный

Основные выходы: 1 пара — симметричный, 1 пара — несимметричный
(Основные выходы могут быть сконфигурированы как плоские или пропускающие верхние частоты, ВЧ-фильтр регулируется от 50 Гц до 250 Гц)

Выход сабвуфера (левый, правый, общий): 1 набор — симметричные; 1 набор — несимметричные
(Выходы сабвуфера могут быть сконфигурированы как плоские или пропускающие низкие частоты, НЧ-фильтр регулируется от 50 Гц до 250 Гц)

Циклический выход процессора (линейный): 1 пара — несимметричный

Минимальное рекомендуемое полное сопротивление нагрузки: 600 Ом
Триггерный вход и выход: 1 вход и 1 выход

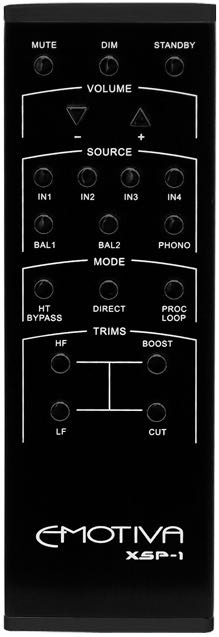

Вход/Выход ИК-сигнала: 1 вход и 1 выход

Структура усиления:
Номинальный уровень выходного сигнала: 0 дБВ (1 В)
Номинальное усиление (громкость установлена на «0»): 1
Максимальное усиление: +12 дБ

Высокочастотные и низкочастотные ограничения:
ВЧ-ограничения (параметры): -3 дБ, -2 дБ, -1 дБ, Flat, +1 дБ, +2 дБ, +3 дБ при 12 кГц
Точка перегиба ограничения ВЧ: 4 кГц
НЧ-ограничения (параметры): -3 дБ, -2 дБ, -1 дБ, ровный, +1 дБ, +2 дБ, +3 дБ при 50 Гц
Точка перегиба ограничения НЧ: 200 Гц

Регулировка низких частот:
Крутизна среза разделительного фильтра (ВЧ-фильтр и НЧ-фильтр): 12 дБ / октава
Частота разделительного фильтра (ВЧ-фильтр и НЧ-фильтр): Устанавливается пользователем, от 50 Гц до 250 Гц

Симметричный вход для симметричного выхода
С/Ш (соотношение сигнал/шум, измерено по шкале A, +6 дБВ): > 117 дБ
Диапазон воспроизводимых частот: 20 Гц — 20 кГц (± 0,02 дБ)
КНИ+Ш (нелинейные искажения + шум при 1 кГц): < 0,0004%
ИМИ (коэффициент интермодуляционных искажений, тип SMPTE, 60 Гц / 7 кГц): < 0,001%
Перекрестные искажения (измерено при +6 дБф, 10 кГц): < 100 дБ

Несимметричный вход для несимметричного выхода
С/Ш (соотношение сигнал/шум, измерено по шкале A, +6 дБВ): > 113 дБ
Диапазон воспроизводимых частот: 20 Гц — 20 кГц (± 0,015 дБ)
КНИ+Ш (нелинейные искажения + шум при 1 кГц): < 0,0006%
ИМИ (коэффициент интермодуляционных искажений, тип SMPTE, 60 Гц / 7 кГц): < 0,001%
Перекрестные искажения (измерено при +6 дБф, 10 кГц): < 102 дБ

Симметричный вход для несимметричного выхода
С/Ш (соотношение сигнал/шум, измерено по шкале A, +6 дБВ): > 114 дБ
Диапазон воспроизводимых частот: 20 Гц — 20 кГц (± 0,015 дБ)
КНИ+Ш (нелинейные искажения + шум при 1 кГц): < 0,0005%
ИМИ (коэффициент интермодуляционных искажений, тип SMPTE, 60 Гц / 7 кГц): < 0,0015%
Перекрестные искажения (измерено при +6 дБф, 10 кГц): < 105 дБ

Несимметричный вход для симметричного выхода
С/Ш (соотношение сигнал/шум, измерено по шкале A, +6 дБВ): > 115 дБ
Диапазон воспроизводимых частот: 20 Гц — 20 кГц (± 0,017 дБ)
КНИ+Ш (нелинейные искажения + шум при 1 кГц): < 0,0003%
ИМИ (коэффициент интермодуляционных искажений, тип SMPTE, 60 Гц / 7 кГц): < 0,007%
Перекрестные искажения (измерено при +6 дБф, 10 кГц): < 100 дБ

Звукосниматель (Phono) (подвижная катушка, вход phono для симметричного выхода)
Усиление (1 кГц, громкость установлена на «0»): приблизительно 60 дБ
Входное сопротивление (выбирается пользователем): 47 Ом, 100 Ом, 470 Ом, 1 кОм
С/Ш (отношение сигнал/шум, измерено по шкале A, +1,0 мВ на входе): > 79 дБ
Диапазон воспроизводимых частот (по ссылке на стандартную кривую RIAA): 20 Гц — 20 кГц (± 0,35 дБ)
КНИ (общий коэффициент нелинейных искажений, 1,0 мВ ): < 0,008%
ИМИ (коэффициент интермодуляционных искажений, тип SMPTE): < 0,15%
Перекрестные искажения: < 65 дБ

Звукосниматель (Phono) (подвижный магнит, вход phono для симметричного выхода)
Усиление (1 кГц, громкость установлена на «0»): приблизительно 40 дБ
Входное сопротивление: 47 кОм
С/Ш (отношение сигнал/шум, измерено по шкале А, 10,0 мВ на входе, по шкале А): > 96 дБ
Диапазон воспроизводимых частот (по ссылке на стандартную кривую RIAA): 20 Гц — 20 кГц (± 0,3 дБ)
КНИ (общий коэффициент нелинейных искажений, 10 мВ ): < 0,001%
ИМИ (коэффициент интермодуляционных искажений, тип SMPTE): < 0,05%
Перекрестные искажения: < 80 дБ

Требования к питанию: 115 или 230 В пер. тока ± 10% при 50 / 60 Гц (определяется и переключается автоматически).
Потребляемая мощность (в рабочем режиме): 32 Вт
Потребляемая мощность (в режиме ожидания): <1 Вт
